POE接口防護系列(二)—— PSE防護

一、摘要
POE，即Power Over Ethernet的簡稱，根據系統組成，主要分為PD和PSE兩個大部分，其中，PD（power device）即受電設備，負載端，常見的如IPC、AP等；PSE（power supplier）即供電設備，常見的如POE交換機等；同系列的上文講解了PD的防護，本回分享下PSE的防護。

二、PSE接口的防護

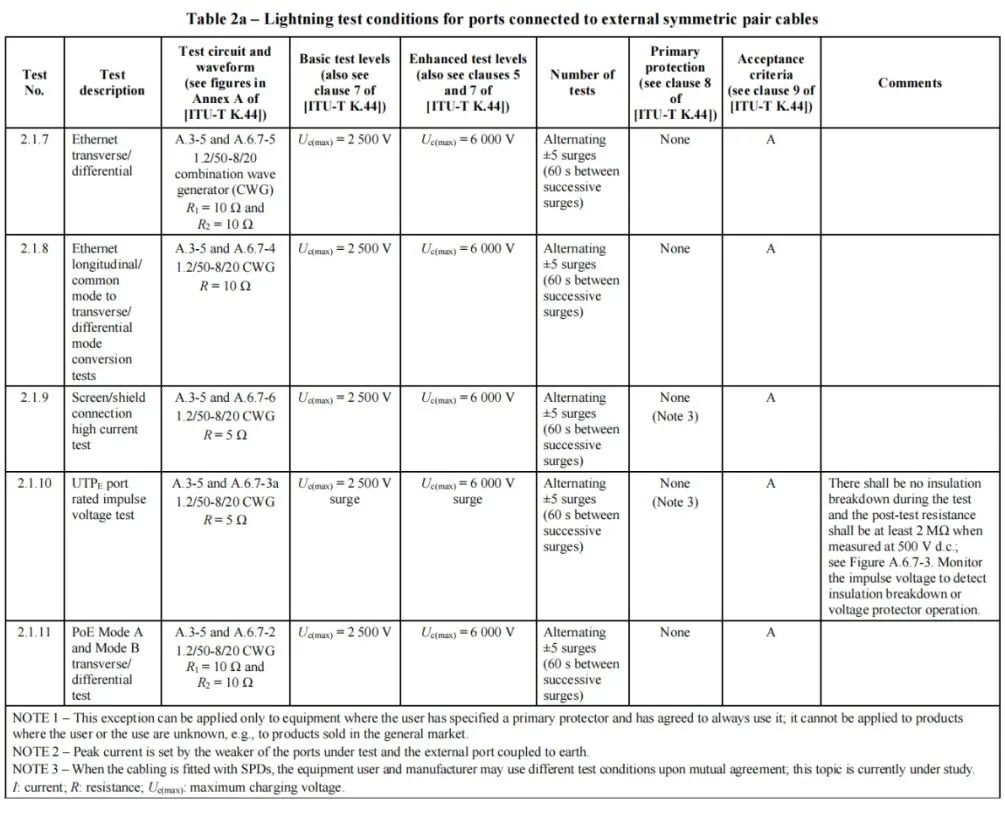

POE接口，拆解開來，無非就是網口+電源口，PSE接口拆解開來就是網口+供電接口。在ITU的相關標準里面，測試要求與PD接口相同，測試要求如下：


根據測試要求，對于外部的網口，最大能量為共模 6kV 7Ω的測試要求，電流大約為850A，能量相對較大，需要多個器件共同承擔；根據標準的要求，測試完后需要滿足DC500V大于2MΩ的絕緣阻抗要求。
綜上，對于PSE接口我們推薦的解決方案如下：

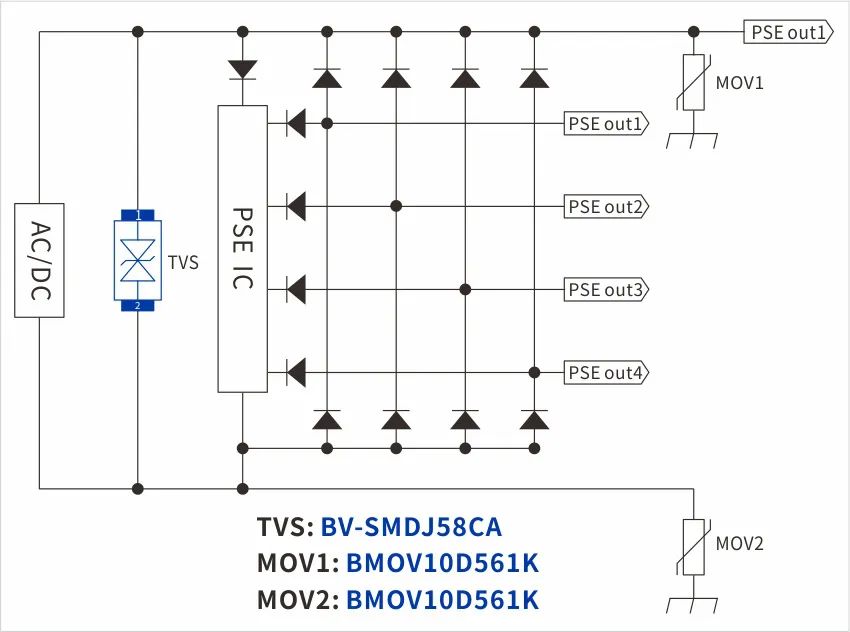

▼PSE側多路合一

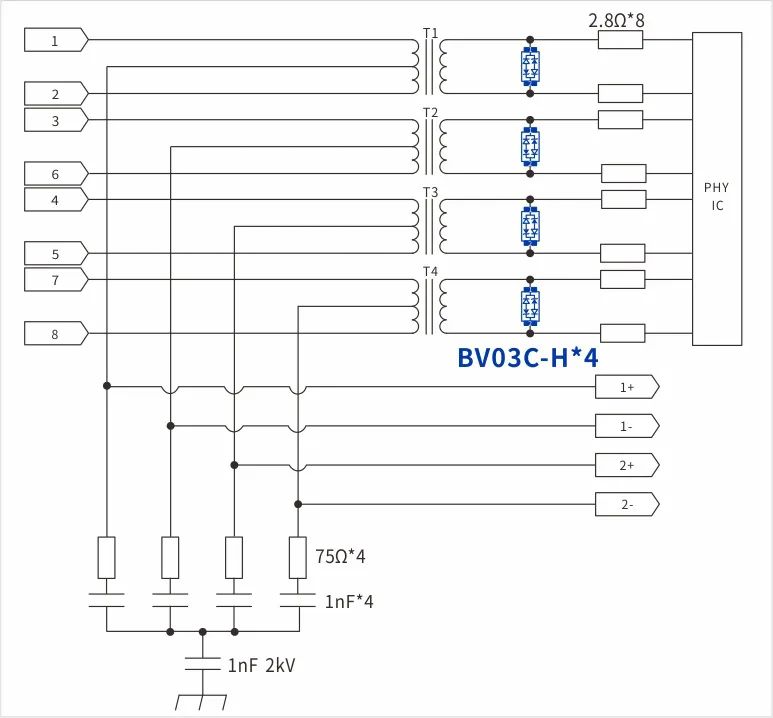

▼PSE網口

三、小結
■ 對地DC500V大于2MΩ的解決方案是采用MOV來實現，如果不需要滿足這個條件也推薦用270V以上的MOV，滿足地電位抬升的測試要求；
■ 導流二極管，在測試應力中需要滿足850/2A以上的8/20μs電流沖擊，通過實際測試，1A以上的肖特基可以滿足該項測試應力，耐壓推薦大于100V以上的規格；
■ 后級PDIC為國產的話，相對較為脆弱，需要增加些特殊的防護，有需求可以聯系我們，做相關的整改；
■ 必要時，會在差分線之間增加90V的GDT，作為6kV，線對之間差模的防護。
