首先，我們來了解一下千兆網口，也稱為Gigabit Ethernet，它是一種非常常見的網絡接口，具有每秒1千兆比特 (1Gbps) 的傳輸速度。在家庭和辦公室網絡中，千兆網口應用廣泛，高清攝像頭就是一個典型例子。然而，由于千兆網口需要遠程傳輸且常處于復雜的電磁環境中，它容易受到電磁和靜電干擾，從而可能導致后級芯片損壞、系統重啟或死機。因此，千兆網口的電磁兼容性對設備的穩定性和性能安全至關重要。
千兆網口的數據傳輸對信號的完整性和抗干擾能力要求較高，需要防護器件能夠有效抑制浪涌和ESD，還要保證信號的完整性。那么防護電路該如何設計，器件選型應該考慮哪些參數呢？接下來，本期文章中，檳城電子將與您探討和解析安防攝像頭千兆網口的6kV防護方案。

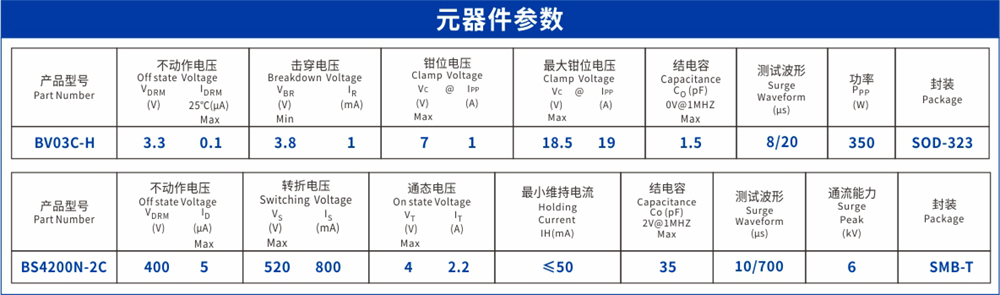

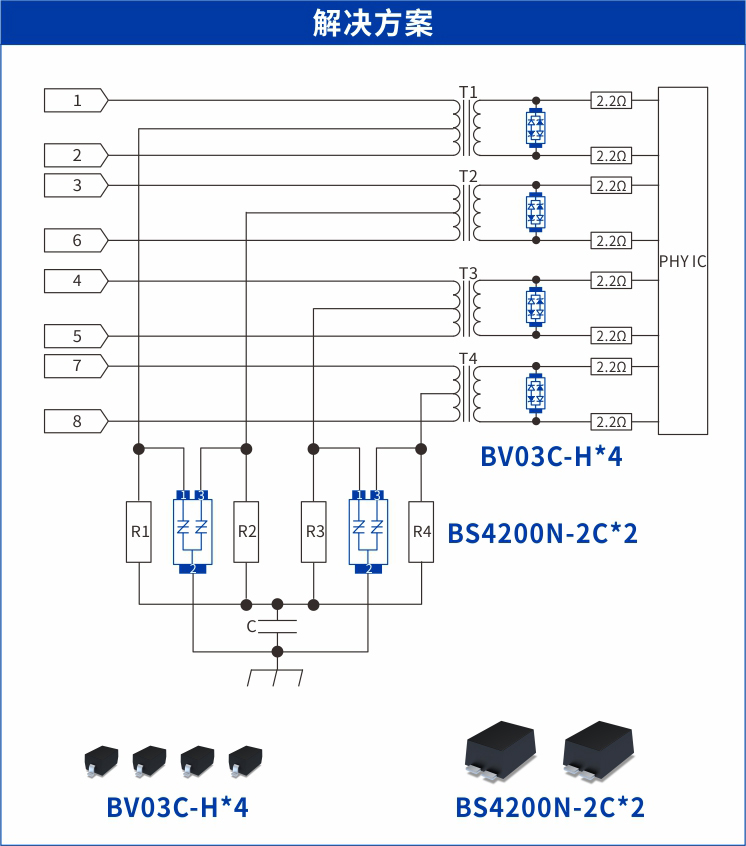

正如上述千兆網口防護解決方案，第一級防護，檳城電子推薦使用二合一封裝的BS4200N-2C，該器件既能保證殘壓較低的同時又可以承受較高的工頻耐壓，滿足ITU-T K.21 IEC6100-4-5等標準測試要求，并支持對地AC230V電力線搭接。通過使用BS4200N-2C進行共模防護，將浪涌電流引流至大地，防止大浪涌能量傳遞到后級設備，從而確保前級防護的安全性。測試量級可滿足共模(CM)6kV 42Ω@1.2/50-8/20μs和6kV 40Ω@10/700-5/320μs；差模(DM)2.5kV 10Ω@1.2/50-8/20μs和1.5kV 40Ω@10/700-5/320μs。此外，BS4200N-2C的二合一封裝能夠有效減小占板面積，節省PCB空間。
第二級防護，為滿足千兆網口高速數據傳輸對防護器件性能參數設計要求，檳城電子推薦使用低容ESD器件BV03C-H，工作電壓 3.3V，結電容1.5pF，峰值脈沖電流25A，采用SOD323封裝，并符合IEC 6100-4-2 (ESD)±30kV (空氣放電) 和±30kV (接觸放電) 標準。該方案在75℃高溫環境下能保證數據傳輸無丟包，可吸收差模浪涌殘余能量，有效保護PHY，同時后級可以串接2.2Ω電阻作為退耦器件，阻礙浪涌或ESD電流往后級流動迫使BV03C-H快速充分地導通。
